三菱地所レジデンス独自のCHECK EYE’Sシステムにより設計段階から、施工、完成時、入居後の各段階において検査を実施し、その結果が4段階で報告されます。設計段階での基本設計・実施設計チェック、施工段階での現場巡回・品質管理チェックなどを通して、建物の品質管理が行われています。
STRUCTURE 構造
三菱地所レジデンスの品質管理・性能表示システム
CHECK EYE’S システム
住宅性能表示制度＜構造の安定に関すること＞

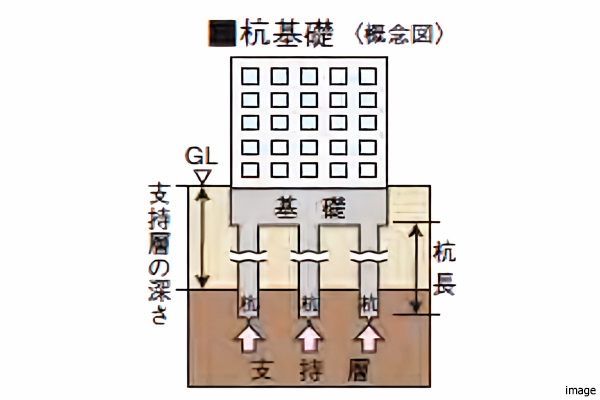

『ザ・パークハウス小日向』は、地中深くに支持層がある場合に、強固な杭を構築して建物を支える、杭基礎という基礎方式が採用されています。
■杭の許容支持力（※1）は最大4,400kN/本です。
■杭径は130~150cm、杭長は22~25ｍ、杭総本数は28本です。
■標準貫入試験によって調査した地盤（支持層）の地盤面（GL）からの深さは、GL‐25.8mです。
※1：杭の許容支持力とは1本の杭が支えることができる建物の重さのことです。
※現地の地盤状況により、レベルは変動します。
■杭の許容支持力（※1）は最大4,400kN/本です。
■杭径は130~150cm、杭長は22~25ｍ、杭総本数は28本です。
■標準貫入試験によって調査した地盤（支持層）の地盤面（GL）からの深さは、GL‐25.8mです。
※1：杭の許容支持力とは1本の杭が支えることができる建物の重さのことです。
※現地の地盤状況により、レベルは変動します。
建物の強度を高める＜安全な基礎設計＞

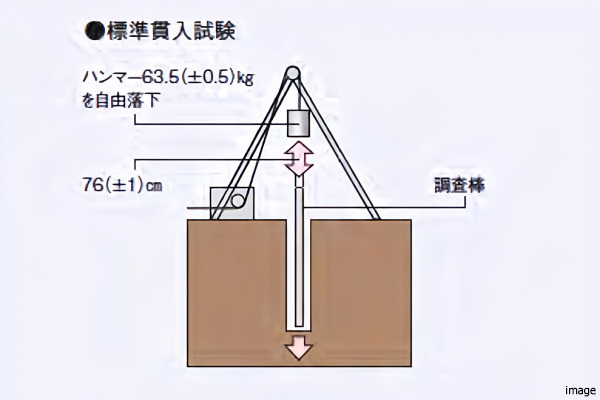

地盤調査
敷地の地盤の性状を把握し、設計施工上の資料を得るため、土質の試験や標準貫入試験など、綿密に地盤の調査が行われています。そして、建物に対して最も適切な基礎方式が決定されています。

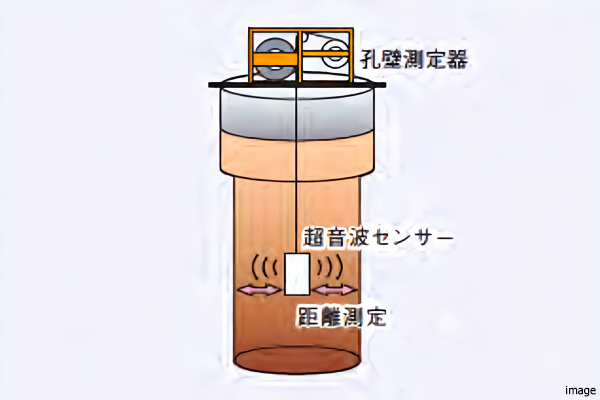

杭孔の精度を超音波で検査
最初に施工する杭は、三菱地所レジデンス立ち会いのもと、土質を再確認した上で、杭孔について超音波などにより以下の検査を行います。
■支持層まで達しているかどうか。
■垂直に掘られているかどうか。
■設計図通りに杭の直径が確保されているかどうか。
このような検査を実施したうえで、コンクリートを流し込みます。
■支持層まで達しているかどうか。
■垂直に掘られているかどうか。
■設計図通りに杭の直径が確保されているかどうか。
このような検査を実施したうえで、コンクリートを流し込みます。

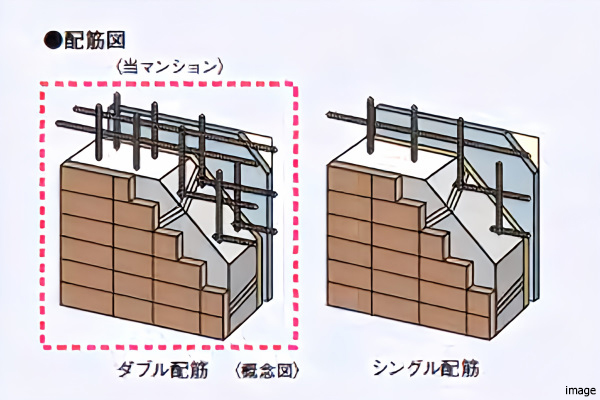

ダブル配筋
耐力壁は、鉄筋を格子状に2重に組むダブル配筋とされています。シングル配筋に比べて高い強度と耐久性が実現されています。床のスラブ（土間スラブは除く）はダブル配筋とし、床や壁のコンクリートの中に二重に鉄筋を配することで、強度が確保されています。

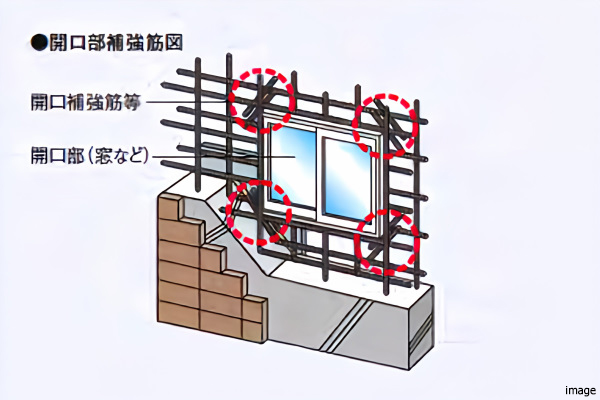

開口部補強筋
開口部の四隅に補強筋（一部メッシュ補強筋）を追加し、ひび割れに対する補強効果がはかられています。
※梁・壁隅角部の近接部を除きます。
※梁・壁隅角部の近接部を除きます。
見えない部分にもこだわり

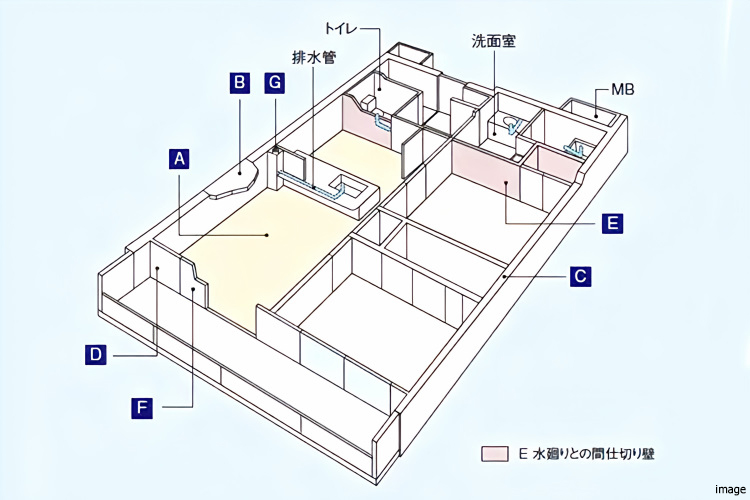

居住空間の構造

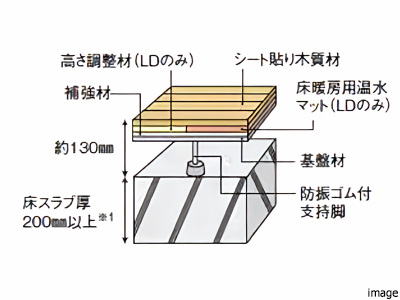

A：居室の床構造
（床暖房仕様）
コンクリートスラブと仕上げ材の間に空気層を設けた二重床構造となっています。
※二重床システムは、メーカー各社により部材の材質・位置・形状・厚さ等が異なりますので予めご了承ください。また、床暖房が未設定の場合は高さ講整材及び床暖房用温水マットはありません。
※最下階床を除きます。
※二重床システムは、メーカー各社により部材の材質・位置・形状・厚さ等が異なりますので予めご了承ください。また、床暖房が未設定の場合は高さ講整材及び床暖房用温水マットはありません。
※最下階床を除きます。

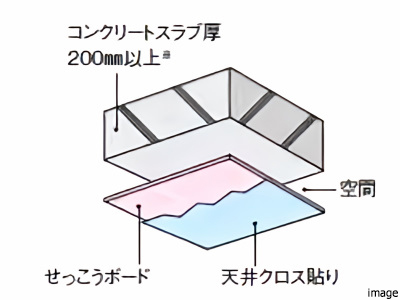

B：居室の天井構造
コンクリートスラブと仕上げ材の間に空気層を設けた二重天井となっています。
※一部グラスウールを敷き込んでいます。
※下げスラブ部分・屋根を除きます。
※一部グラスウールを敷き込んでいます。
※下げスラブ部分・屋根を除きます。

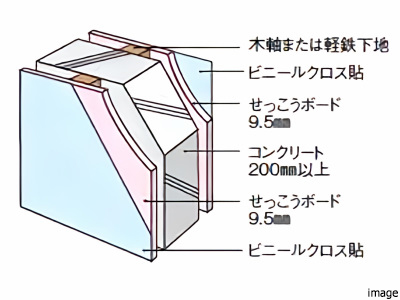

C：戸境壁
コンクリートに木軸下地、または軽鉄下地を立て、せっこうボード9.5mm貼りの上に、ビニールクロスが施工されています。

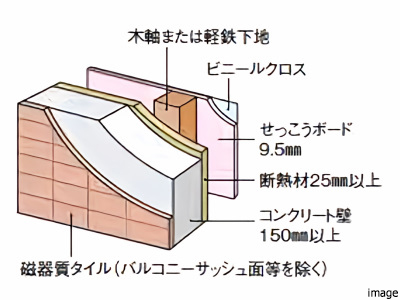

D：外壁
コンクリートの室内側には断熱材とせっこうボードが施工されています。外側はタイル貼りです。

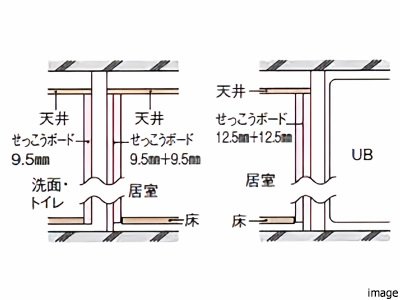

E：水廻りとの間仕切り壁
水廻りが居室に面する場合、片側のせっこうボードが二重貼りにされています（二重貼りが洗面・トイレ側になる場合もあります）。

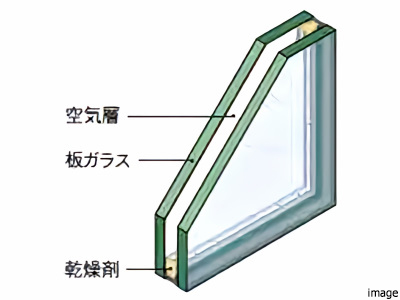

F：ガラス
ガラスの間に乾燥した空気の層などを設けた複層ペアガラスが採用されています。

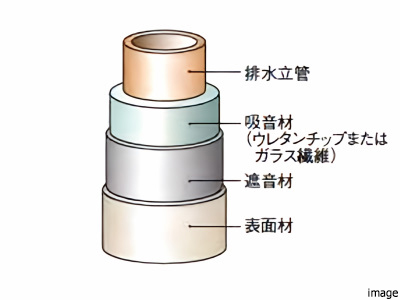

G：PS内の排水立管
排水立管と遮音材・吸音材が一体となった立管が採用されています（エアコン用ドレン管を除く）。
※コンクリートについての説明は、住棟（住宅を含む建物）の壁、床、柱、梁、基礎等に使用されているコンクリートについてのものであり、電気室やゴミ置場等の付属建物、機械式駐車場ピット等の工作物、外構の塀や擁壁、花壇の基礎等、その他エントランスアプローチや駐輪場等土間や杭に使用されるコンクリートは対象外となります。
